光桿彈：靈動“長矛”揮向遠空

　　■曹 娟 范雄飛 于千惠　　

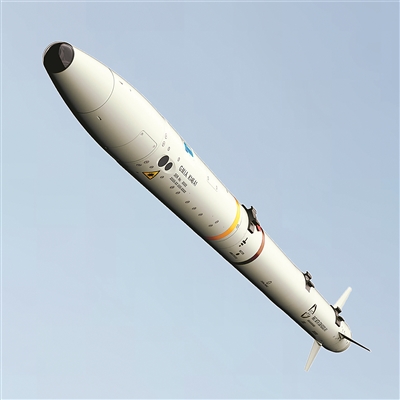

AIM-132 ASRAAM導彈。

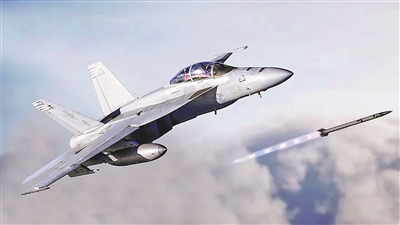

F/A-18F戰斗機發射AIM-260空空導彈(渲染圖)。

　　近年來，隨著軍事需求的牽引與科技的發展，空空導彈和防空導彈不斷“進化”。其中一些“進化”體現在外形上，有的國家新研發的空空導彈和防空導彈彈體舍棄了傳統的中段彈翼或邊條翼，僅保留尾部控制翼面，如美國的AIM-260空空導彈、SM-3 BLOCK IIB反導攔截彈等。那么，這是一種什么樣的導彈?有著怎樣的特點和發展歷程?為什么會受到多方關注?今后發展方向如何?請看本期解讀。

　　時勢造就光桿彈

　　近年來，在空空導彈和防空導彈領域興起了一種無翼式氣動布局的導彈。它的彈體表面光滑，沒有中段彈翼或邊條翼，看起來像一根光滑的桿子，因此也被稱為“光桿彈”。

　　事實上，光桿彈這種氣動外形設計出現得較早。早期的彈道導彈包括彈道導彈鼻祖V2導彈，采用的就是光滑彈體加十字形尾翼的氣動外形。

　　但是，這種氣動外形對于空空導彈與防空導彈而言是新生事物，為什么?

　　這是因?yàn)?，彈道?dǎo)彈在飛行環境、任務需求方面與空空導彈、防空導彈有所不同，這種不同決定了空空導彈與防空導彈長期以來普遍“身有翼片”。傳統的彈道導彈采用拋物線彈道，大部分時間依靠慣性飛行，不需要?dú)鈩?dòng)升力面，且攻擊的大多是固定或預定坐標目標，無需大過載機動，依靠尾翼和空氣舵機即可滿足需求，所以彈體結構簡潔。傳統空空導彈和防空導彈從發射到命中全程在大氣層內飛行，需要彈翼產生足夠升力維持導彈飛行和機動，且打擊的都是空中高速移動目標，往往以彈翼為主要控制面與尾翼配合，提供快速響應能力。所以，長期以來，彈翼成了空空導彈和防空導彈的標配。

　　那么，既然彈翼如此重要，光桿彈為何又要想方設法把它“砍”掉呢?

　　簡單來說，從有翼到光桿，是空戰隱身化、遠程化以及導彈朝高超聲速、大過載機動方向發展的結果。其原因主要有以下三個。

　　一是為了確保低可探測性與大火力密度。第五代戰機為了提高隱身作戰能力，均采用內置式彈艙。彈艙通常為長方形，掛載的彈藥縱向有序排列。為了增加彈藥掛載數量，就需要減少?gòu)椝帉挾?，取消彈翼就是方法之一。與此同時，取消彈翼可以顯著降低導彈自身的雷達反射截面，對于隱身戰機而言，這確保了導彈離艙之后，不會破壞平臺的隱身性能，有利于實現全程低可探測性的目標。

　　二是為了實現減阻增程。超視距遠程殲敵，避免陷入“狗斗”，是現代空戰的主要特點。鑒于此，增加射程成為空空導彈的“追求”。傳統彈翼在超聲速飛行時會產生激波阻力，取消彈翼可將阻力降低約30%至50%，使導彈在同樣動力配置下，大幅提升速度和射程。

　　三是為了更好地實現大過載、快反應。第五代戰機最大飛行速度超2馬赫，機動過載達9G。攔截彈需達到目標速度的2至3倍、目標過載的4至5倍才能確保追擊命中。傳統有翼導彈在激波阻力和誘導阻力作用下，實用速度上限為4馬赫，過載難以突破35G。采用光桿彈造型可讓防空導彈更快地改變飛行姿態，滿足高速、大過載機動要求。

　　讓導彈“斷翼”不容易

　　顯然，為了適應現代戰場超視距遠程作戰的需求，空空導彈與防空導彈“斷翼”勢在必行，然而要做到這一點并不容易?！皵嘁怼敝皇瞧浔硐?，本質則是控制技術和材料技術的發展對氣動布局的反向定義。根據“彈翼消減+控制方式變革”的程度，光桿彈按演進過程可劃分為三代。

　　第一代是減阻型光桿彈，主要技術特征是“小翼或無翼外形+尾翼氣動控制”，典型代表是英國于1998年列裝的AIM-132 ASRAAM導彈。該型導彈完全無彈翼，僅保留尾舵實施氣動力控制，被譽為全球首款“純光桿”空空導彈。這樣的設計使該型導彈重量輕、加速快、體積小，擅長隱身突擊5至10千米范圍內的直升機、無人機、運輸機等低速目標。但是僅靠尾舵控制也決定了它一旦飛高、飛慢、飛遠，都會導致氣動力不夠、舵面失靈，反應遲鈍。砍掉彈翼又無主動助力的設計，使其只能“秒沖”不能“長跑”，無法打擊高空、高速、高機動和遠距離目標，只適合近程格斗。

　　第二代是推力矢量輔助型光桿彈，也稱半光桿彈，主要技術特征是“小翼或無翼外形+推力矢量與氣動力混合控制”，即導彈彈翼縮減甚至消除，依靠固體火箭發動機推力矢量與尾舵氣動力混合控制飛行姿態。以美國AIM-260空空導彈為例，該型導彈完全取消中部彈翼，僅保留尾部4片梯形控制翼。與AIM-132 ASRAAM不同，AIM-260的推進系統采用了擁有兩個獨立燃燒室的雙脈沖固體火箭發動機，除了在發射初段點火將導彈快速加速至3至4馬赫進入滑翔狀態外，在飛行末段距目標30至50千米處可再次點火，重獲推力，確保末段以5馬赫速度攻擊目標。此外，AIM-260發動機采用擺動噴管，可通過偏轉燃?xì)馍淞鳎瑢?duì)導彈飛行速度、方向進行控制，過載能力預計在40G以上。在導彈全程飛行中，發動機推力矢量與尾翼空氣舵分工協作共同控制導彈飛行，特別是在高空滑翔和末段攻擊段，推力矢量控制占據了主導地位。但是，AIM-260從接到姿態控制指令至推力矢量變化，響應時間需10至15毫秒，面對超聲速、高超聲速目標仍然存在追不上、打不了的問題。

　　第三代是全主動力光桿彈，也稱全光桿彈，主要技術特征是“無彈翼+推力矢量與直接側向力控制”。這一代光桿彈不僅砍掉了彈翼，尾翼也大幅壓縮，僅保留極小尾舵，在雙脈沖固體火箭發動機提供主動力與推力矢量控制的基礎上，彈體周圍布置微型側推火箭實施直接側向力控制。在射程末段或與攔截目標即將交匯瞬間點火，產生橫向推力，讓導彈橫向平移，能攔截速度更快的高超聲速導彈等目標。與自身的速度、過載相適應，第三代光桿彈采用先進的新型復合材料制造，在減重同時，進一步增大了結構強度與高溫耐受性能。

　　光桿彈的演進歷程，是一場氣動外形與控制方式的雙重“革命”。正是這種“革命”，讓光桿彈這種靈動的“長矛”能更好地?fù)]向遠空。

　　“智能”將成為重要發展特征

　　作為空空導彈、防空導彈發展到一定階段的產物，光桿彈在作戰需求牽引、關鍵技術推動下，正在以“智能”為重要特征持續向前發展。其主要趨勢包括三個方面。

　　一是采用智能蒙皮技術打造“隱形彈翼”。智能蒙皮技術是一項可主動改變彈體外形的材料技術。采用智能蒙皮技術的殼體通常分為3層結構，以傳統殼體材料作為中間結構承力層，在中間層內表面布置壓電陶瓷/形狀記憶合金微作動器陣列等構成傳感與驅動層，外表面涂覆等離子體隱身涂層、抗燒蝕納米涂層構成功能防護層。需要調整彈體飛行姿態時，壓電陶瓷微作動器會通電產生形變，局部頂起外層蒙皮，使得彈體表面從光滑圓柱變?yōu)榫植坑型蛊鸹虬枷莸姆枪饣庑?，凸起處產生可控渦流，類似彈翼的升力和控制力矩，用完即收，彈體恢復原來外形。換句話說，智能蒙皮技術能為導彈插上“隱形的翅膀”。目前智能蒙皮技術尚處于試驗階段，美國的AFRL“自適應彈形導彈”項目就旨在打造智能蒙皮可變形導彈。

　　二是采用AI智能算法增強制導可靠性、優化能量分配。在制導控制方面，現階段光桿彈主要采用“慣性+衛星修正+數據鏈+多模末制導”的復合制導體制，可實現米級制導精度，但是這種制導體制對數據鏈路、人在回路依賴性較高，抗干擾能力與魯棒性有限。未來將大力推動人工智能算法應用，強化光桿彈自主識別與決策能力，實現“發射后不管”。在能量管理與姿態控制方面，現階段第三代光桿彈固體火箭發動機與側推火箭獨立工作，在飛行各階段按預定程序分配推力權重，未來可采取AI智能控制算法根據飛行狀態動態分配各個階段推力矢量與直接力控制權重，進一步優化能量分配。

　　三是建強殺傷鏈路提高協同作戰能力。與第六代機有人/無人協同作戰指揮平臺理念相適應，下一代光桿彈勢必會進一步加強彈彈、彈機、彈星數據鏈路建設以及蜂群自組織算法的研究，打造“彈—機—星”一體化網絡，構建“預警機發射信號—隱身戰機發射導彈—低軌衛星/無人機群末端精確引導”殺傷鏈路，強化A射B導C控與多彈協同攻擊、蜂群飽和攻擊能力。

　　本版供圖：陽　舟
